OBS: Eu não vendo, e o destino desse artigo é aprender como montar.

Depois de certa quantidade de impressões a impressora Samsung 4200 simplesmente não imprime (o problema so ocorre quando na tela lcd da impressora aparece a mensagem sem toner) e para que ela volte a funcionar é necessário que se compre outro chip (mais conhecido como chip virgem) ou resetar o chip que acompanha o cartucho de toner.

Para montar o seu próprio esquema e resetar o chip observe a imagem abaixo:

reset4200

X = Conector Serial, X1,2,3… numero do pino no conector
D = Diodo, R = Resistor, C = Capacitor

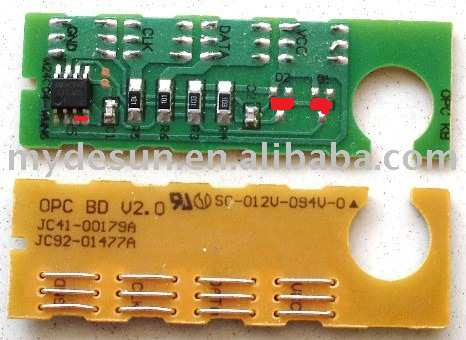

VCC, DATA, CLK e GND serão os fios no qual você irá adaptar com plugs tipo jacaré.

reset_cabos

conector_db9back

Observe na parte traseira do conector db9 fêmea a ordenação correta dos pinos, nesse caso para nosso reset só utilizaremos os pinos 3,4,5,7 e 8.

Depois de montado ficará mais ou menos assim:

reset_pronto

Após montar o cabo baixe o programa gravador de eeprom ponyprog e o pacote de binários para gravar no chip. E para finalizar siga o tutorial de como utilizar o PonyProg e resetar o chip. Qualquer dúvida faça um comentário abaixo.

OBS: Não utilize o cabo adaptador USB para Serial, ja testei com 2 e não obtive exito. Se o seu computador assim como o meu não possui mais a porta serial recomendo que você compre uma controladora pci para serial. Você encontra fácil no mercadolivre.com observe sua foto abaixo:

pciserialport
